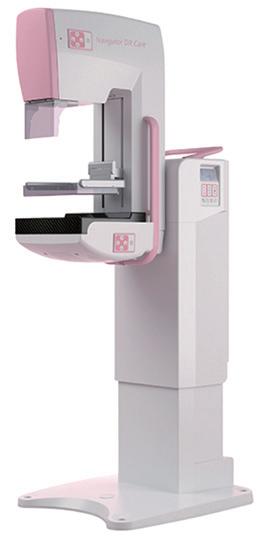

Máquina de rayos X para mamografía móvil

Solicita la configuración, accesorios, documentación y condiciones de suministro para este modelo.

Documentación técnica del proveedor: confirmar la configuración antes de comprar.

Máquina de rayos X para mamografía móvil
Tema
Descripción
1
SISTEMA FULL
Potencia de la puntuación:5000VA
Sistema Integrado (Generador Integrado dentro del dispositivo principal)
Generador de alta tensión de salida: ≥100 kHz, 20 kV a 40 kV de aumento paso: 1 kV
Tubo de rayos X de alto rendimiento:
Estándar:Anodo de molibdeno, Punto focal Tamaño: 0.1 mm (pequeña)/ 0.3 mm (large)
Opcional:Anodo de tungsteno, Punto focal Tamaño: 0.1 mm (pequeña)/ 0.3 mm (large)
Función de rotación isocentro
Rango de rotación de brazo: +180°~ -135°
Rango de altura de la superficie de soporte de mama: 750mm-1330mm;
Pantalla digital de doble lado con motor de brazo eléctrico;
Placa de compresión: Compresión inteligente flexible y multinivel
Resolución espacial: superior a 6 Lp/mm
Tipo de Detector: Detector de silicona morfo
Área de Imágenes Efectivas: 24*30cm
Estación de adquisición compatible con DICOM 3.0
Distancia focal : 650mm
Filtro añadido: Mo / Rh / AG
Interruptor de filtro añadido: Manual/Automático
Ajuste del campo de rayos X: Manual
Factor de aumento: 1.5
Modo de exposición: Manual / AEC
Suministro: 220V~,±10%
Frecuencia: 50/60Hz±1Hz
Máx. potencia : 5000 VA
N.W.: 240 Kg
Diseño compacto, altura mínima del dispositivo: menos de 1.1 m
Tamaño del embalaje: 182 X 103 X 139 CM
2
Generador de alta tensión
a) Frecuencia: ≥100KHz;
b) Rango de tensión de tubo: 20 kV ~ 40 kV en 1 paso kV;
c) Max Salida: 4 kW;
d) Tensión máxima del tubo:40kV;
e) Corriente máxima de tubo: 140mA;
f) Max producto del tiempo actual: ≥630mAs;
g) Ripple: <4 %.
3
X-Ray Tube
TUBE
Estándar:
Tubo de rayos X importado para la mamografía;
Tipo de anodo: Molibdeno;
Tamaño del punto focal: 0,1 mm (pequeña)/ 0,3 mm (large)
Filtración permanente: 0.5mmBe
Velocidad máxima de anidación: 10000rpm/min;
Tensión máxima del tubo:40kV;
Corriente máxima de tubo: 35mA(pequeña)/140mA(Large)
Contenido de calor de montaje de tubos Maximun: 320 KJ
Opcional:
Tubo de rayos X importado para la mamografía;
Tipo de ánodo: tungsteno;
Tamaño del punto focal: 0,1 mm (pequeña)/ 0,3 mm (large)
Filtración permanente:0.5mmBe;
Velocidad máxima de anidación: 10000rpm/min;
Tensión máxima del tubo:49kV;
Corriente máxima de tubo: 35mA(pequeña)/140mA(Large)
Contenido de calor de montaje de tubos Maximun: 320 KJ
4
Dispositivo de limitación de haz
Interruptor eléctrico entre el filtro Molibdeno o Tungsten o Argentum añadido;
Campo de rayos X ajustable manualmente.
El indicador de campo de luz se activa automáticamente a medida que la placa de compresión se mueve hacia abajo;
El indicador de campo de luz se apaga con retraso a medida que la placa de compresión deja de moverse;
e) La demora del indicador del campo de luz se puede establecer mediante el Software.
5
Asamblea de las armas
Armadura de brazos hacia arriba y movimiento de rotación controlado a través del panel de control de armas C;
El brazo se detiene automáticamente en la posición mamográfica común: CC, OBL y LAT;
El ángulo de rotación de la posición OBL se puede configurar mediante Software;
Cuadro de soporte rango de arriba abajo: 750mm(L)~1330mm(H);
Rotación tipo de brazo C: rotación isocenter alrededor de la parte examinada;
Rango de rotación de anillo C: -135o~180o
Distancia entre centro de atención y área de recepción de imagen:650mm;
Factor de aumento:1.5
El dispositivo puede instalarse en el vehículo físico móvil, ya que la altura máxima del dispositivo es inferior a 110cm;
El panel de visualización local en ambos lados del soporte puede indicar el ángulo de rotación del brazo C;
Para una operación más segura, el botón de parada de emergencia se encuentra en la parte superior de la alarma C;
Interruptor de pie dúplex(2 pcs) proporcionado.
6
Dispositivo de compresión
Movimiento de arriba hacia abajo: eléctrico impulsado por energía;
Control de compresión: activación continua a pie;
Modo de compresión: compresión flexible y multinivel, descompresión automática y Manual;
Rango de viaje de placa de compresión: 5~268mm;
Fuerza de compresión: 0~200N
Espesor de compresión: 5~268mm
Tamaño de la placa de compresión: 24X30cm.
7
Funcionamiento local y pantalla
a) Pantalla doble con retroiluminación en ambos lados;
b) Parámetros mostrados:
- ángulo de rotación del brazo C;
- espesor de compresión;
- fuerza de compresión;
- KV;
- mAs;
- densidad
- centro de coordinación seleccionado;
- modo de exposición;
- Filtro añadido seleccionado;
- indicación automática de descompresión;
- Indicación del Estado;
- indicación alarmante de fallo;
c) Función de control:
- KV;
- mAs;
- densidad
- selección del centro de coordinación;
- selección de filtro;
- selección del modo mamográfico;
- selección de descompresión automática tras exposición.
8
Grid antiescatter
Soporte de red móvil;
Relación de la rejilla: 5:1;
Densidad de la rejilla: 41 L/cm;
Distancia focal:65cm;
Descarga manualmente la cuadrícula en modo de aumento.
9
Detector de imágenes digitales
Tipo de Detector: Detector de silicona morfo;
Material: Silicio amorfo + CSI;
Mín. pixel: 85μm;
Imagen Matriz Tamaños: 2816×3528 píxeles;
Eficaz área de imágenes: 24cm×30cm;
Duración de la lectura de imágenes: menos de 1.4s;
Duración Interval: menos de 30s;
Resolución espacial: 6 lp/mm;
MTF: 50%;
DQE: 50% (1 Lp/mm);
Escala gris de salida: 14 bits
10
Estación de Adquisición
Frecuencia Intel CPU≥2.4GHz,≥ 4 GB de memoria, ≥500 GB de HDD
Pantalla médica, 1 MP, Brillo 250Cd/m², Contraste 1000:1
Software de adquisición de imágenes
Detector de imágenes Autocontrol y ajuste
Información del paciente y gestión de imágenes
Auto Explore Control
Adquisición de información sobre imágenes exploradas
Crecimiento y búsqueda de imagen
Medir la distancia, el ángulo, el espacio de la imagen y marcar el área seleccionada
Proceso de imagen después de la adquisición: negro y blanco inverso, girar y voltear, zoom, edición local, realce, ruido filtrante, copias, puenteado, etc.
DICOM 3.0 Servicios (Print, Store, Query/Retrieve, CDRW, flujo de trabajo programado y reconciliación de la información de los pacientes)
Diagnóstico automático de fallos, código de error e indicación de mensajes;
Activación de la exposición: botón de exposición;
Copia de seguridad de datos y recuperación.
11
Control automático de la exposición
Seleccione automáticamente los parámetros de imagen según el espesor de la mama y la densidad del tejido;
Detector de integración;
Selección de posición automática.
d) Selección automática de kV, filtro y mAs.
12
Manuales
Manual de usuario
Manual de instalación previa

Las especificaciones proceden del catálogo autorizado del proveedor y deben confirmarse para la configuración cotizada. La documentación regulatoria se verifica por modelo y país.
